简答题背景资料：
某拟建三个结构形式与规模完全相同的工程，施工过程主要包括：挖基槽、浇筑混凝土基础、墙板与屋面板吊装和防水。根据施工工艺要求，浇筑混凝土基础一个月后才能进行墙板与屋面板吊装。各施工过程的流水节拍见下表所列。组织四个专业工作队和增加相应专业工作队的成倍流水(即等步距异节拍流水)施工进度计划。
各施工过程的流水节拍

施工工程	流水节拍(月)	施工工程	流水节拍(月)
挖基槽	2	浇基础	4
吊装	6	防水	2

问题：
1．绘制组织四个专业工作队的流水施工进度计划，并计算工期。
2．绘制增加相应专业工作队的流水施工进度计划，并计算工期。

　　---------------------------------

参考答案暂无

　　---------------------------------

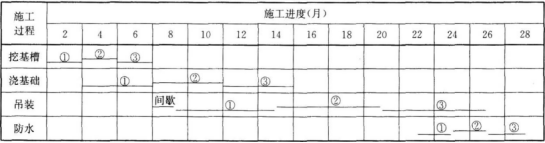

　　[华图解析]1．四个专业队完成该工程的流水施工进度计划。如下图所示。
根据取大差法求的K1，2=2，K2．3=4，K3,4=14
计算工期T=(2+4+14)+2×3+1=27月

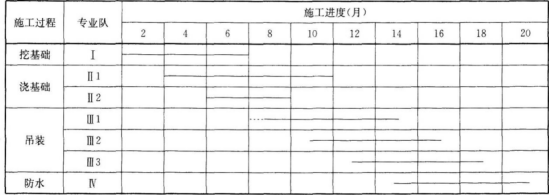

2．确定专业队数：b1=2／2=1；b2=4／2=2；b3=6／2=3；b4=2／2=1；专业工作队总数n1=7。确定流水工期：丁=(7—1+3)×2+1=19月。
