简答题 某施工双代号网络进度计划如下图所示，其中A、B、D工作使用同一种施工机械，开工前有一台施工机械出现故障，导致可使用的该机械只有一台，根据现场施工条件，工作顺序调整为B、A、D，设备租赁费2000元／天。

问题：
1．根据此设备的约束条件，绘出新的网络计划图。
2．计算调整后网络计划工期并指出关键线路。
3．由于业主的原因，工作E比原计划延长5天，工作G比原计划延长2天。由于承包商原因，工作K比原计划延长10天，该设备共闲置多少天?
4．承包商可要求业主给予该设备闲置补偿多少元?

　　---------------------------------

参考答案暂无

　　---------------------------------

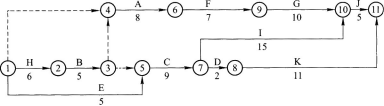

　　[华图解析]    1．由于设备约束条件限制，A工作要在B工作结束后开始，其新网络计划如下图所示。

2．调整后网络计划的计算工期为41天，关键线路为H →B→A→F→G→J。
3．工作E延长的5天在自由时差内，对后续工作没有影响，工作D的最早开始时间仍为第20天，工作G、K对B、A、D工作不产生影响。A工作结束到D工作开始，设备共闲置1天。
4．承包商不应要求业主给予设备闲置补偿。
